名　　稱：

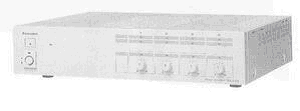

4回路功率擴大機

型　　號：

WA-P430NH

所屬類別：

日本松下廣播系列-功率放大器

規　　格：

電    源：交流220V /240V和直流24V；
額定輸出：30W （100 V線路，330Ω）×4；
頻率響應：頻率響應：55Hz（-2 ± 2dB），15kHz（-1 ± 2dB）；
總諧波失真：1.0%以下（1kHz額定輸出時）；
噪音比信號：85dB以上（JIS-A）；
輸入阻抗：50 kΩ以上，平衡（電子平衡）；
輸出靈敏度：-2dBV±1 dBV；
輸入音量控制：連續變化（各回路一個）；
輸入插口：耳機型插頭；
輸入插口 輸入1到4：各2個（并列）；
輸入插口 優先輸入：2個（并列）；
輸出插口：螺紋型端子組件；
輸入轉換開關輸入2：（單個側：輸入2的信號，并列側：輸入1的信號）；
輸入轉換開關輸入3：（單個側：輸入3的信號，并列側：輸入2的信號）；
輸入轉換開關輸入4：（單個側：輸入4的信號，并列側：輸入3的信號）；
LED電源：**LED；
LED電源接通：**LED；
LED輸出電平：**/紅色LED（雙色LED，各回路1個）；
LED優先輸入：橙色LED（1個）；
LED線路短路：橙色LED（各回路1個）；
LED保    護：橙色LED（各回路1個）；
保護電路：**側直流保險絲（各回路相互**立）；
          散熱器過熱保護電路（各回路相互**立）；
          電力轉換過熱保護電路（所有回路均有安裝）；
          電源啟動靜音電路（各回路相互**立）；
控制輸入：優先度控制（輸入1-4—優先度輸入）×1個；
          晶體管輸入；
          開路電壓：約15V，電路電流：約1.3mA。
狀態**輸出：線路短路**輸出：
              線路短路**輸出：當負載阻抗為16Ω以及**輸出電壓約為35Vrms時輸出“Make”信號（在**負載阻抗時）
              1到4回路的任意回路中的SP線路短路被**出來時輸出信號開集**輸出×1個；
              制容量：**大為直流50V 5mA

             保護信號：
在下述的任何一個狀態下輸出“做”信號。（1）散熱器中溫度過熱時：（2）電力變壓器的溫度過熱時；（3）當各回路的**側的保險絲熔斷時。
在1到4回路任意一回路中的PA輸出停止信號被**出來時的輸出。  開集**輸出×1個；控制容量：**大為直流50V 5mA
冷卻系統：自然空氣冷卻；
電    源：交流110V/120V/220V/240V，50/60 Hz或直流24V；
消耗電力：使用交流時：145W（在1/8額定輸出下）315W（在額定輸出下）
          使用直流時：9.8A（額定輸出時）
尺    寸：420（W）×88（H）×300（D）mm（不包橡膠支柱以及凸出部分）
重    量：13.5kg
表    面：AV鍍象牙白鋼疊層（芒塞爾7.9Y6.8/0.8或其近似品）

產品說明：

2U的節省空間設計
將考慮了業務廣播裝置的多元化之30W，4回路擴大機以高度2U的小型元件來對現。
僅1臺就能為4個不同地區以不同的音量廣播，使通常需要許多擴大機的多元化系統以精簡空間就可以構筑。
實現了從30W×4回路到120W×1回路的輸出轉換，從使用于30W的4回路至120W的1回路為止，能配合用途有效率的組合。
裝備了等級表示燈（2色表示）讓您一眼就能看出按各回路可以調整的音量和擴大機的輸出狀態。
各回路**立的保護電路，使萬一發生問題時能將損失控制為**低限度。
裝載了**線路短路的功能使揚聲器線路的短路可以提前發現。
具備了make信號輸出接頭，當保護電路起動而引起的輸出停止或線路短路時，也可輸出供外部辨別。
具備了優先輸入接頭，控制接頭，來針對所有回路的一齊廣播。
由交流/直流（24V）的2電源方式，使萬一停電時也能以電池運轉。
無法使用在緊急廣播設備。
