自動門紅外防夾探頭，自動門防夾傳感器   上海至泰專賣021-68568185


一、安全提示

本裝置為非防雨雪設計，因避免受到雨淋和雪壓；非經授權培訓不得對本裝置進行擅自維修，安裝調試時應避免接觸電電子線路及光學境頭。

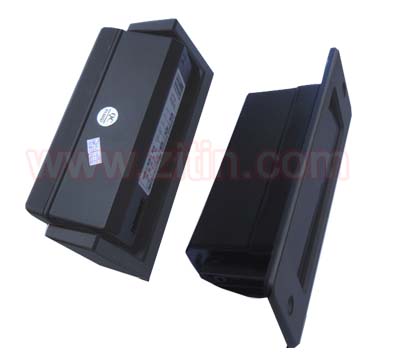

二、產品概覽

① 旋轉支架（明裝用） ② 前蓋，帶光學窗　　③ 紅外發射器　 ④ 紅外接收器

⑤ 掃描調整螺絲 ⑥ LED指示燈 ⑦ 齒輪卡條（和①配套） ⑧ 裝飾面蓋（暗裝用）

⑨ 固緊鏍絲（和⑧配套）

注：LED指示燈/正常待機為藍色，探測到存在物體為紅色

三、安裝方式

**大安裝高度不得超過3000mm

四、輸入輸出接線

五、操作原理

本系統是根據三角構分原理操作的主動紅外線存在探測器。發射和接收的光軸交匯點即為**大掃描范圍。
 為了適應旋轉體的背景變化**征，本系統為背景抑制操作模式，有關背景將會被探測，但**被理會，探測過程中必須有來自掃描范圍內的物體的反射，系統方可產生動作信號。而被抑制掉的背景變化（如：地面材質、干濕度、細小雜物、光線照射）則不參與動作。

背景抑制技術的**點：
 --對轉動物體產生可靠有效的保護措施。
--不受背景的反射值影響。

六、掃描高度調節

本系統掃描高度的調節非常方便。

1.安裝完畢探測器。
2.調節探測器到背景位置（如地面），通電。
3.若掃描高度太近，則順時針慢慢調節掃描調整螺絲，直到靈敏探測防夾物體，滿足目標要求為止。
4.若掃描高度太遠，出現自感現象，則慢慢地逆時針調節掃描調整螺絲，直到不出現自感（已抑制掉背景），又能靈敏進行防夾探測為止。
5.為了提高系統背景抑制的可靠性，以及探測物體的靈敏性，建議調節好掃描調整螺絲，直至用手掌探測離開背景地面約200MM為****。
6.探測器可以正常運行，進入防夾探測狀態。

注：1.用螺絲刀旋擰調節掃描螺絲時，握螺絲刀應盡量傾斜，不要 延伸探測到光束。每次調節后，手要離開探測器，觀察探測器的掃描高度。
         2.調節時當掃描高度接近目標位附近時，要細微的調節，以免 調整過度。

側面掃描區域調節

為了更加**調整探測器的側面探測范圍，本裝置**設前后掃描區域微調：松開主體盒的固緊螺絲，用手轉動探測器主體，調到需要的側面掃描區域，合適后再擰緊固緊螺絲即可。可用來進行側面探測區域
的微調節。

側面掃描區域調節示圖



七、常見故障排除

八、技術參數

數據類別                              具體參數                   備注說明

垂直掃描范圍調整                               800∽2500mm                 帶機械調整鏍絲

前后掃描范圍調整                               可偏移150mm

黑/白差別                                               <400mm                             2000mm高度時測得。

有效感應區域                                       50mm                                  2000mm高度時測得。

發散角                                                     大約1.4度

**大安裝高度                                        3000mm

光線類型                                                脈沖，間歇式IRED

工作電壓                                                 AC/DC  12∽36V                     1A   12VDC

剩余波紋                                                 **大10%

電流/功率消耗                                       **高120mA/大約3W/3VA

運行模式                                                 背景抑制

信號輸出                                                 繼電器接點信號輸出，有COM.NO.NC.三點供選

功能顯示                                                 正常待機為**，感應動作為紅色

保護等級                                                  IP 52                                            帶保護蓋配件 IP 65

外殼材料和顏色                                    ABS 黑色/萊克桑                      前蓋帶支架/光學窗

尺寸大小                                                僅傳感器：102×46×32mm         長×寬×高

                                                                 包括旋轉支架：123×45×50mm       包括包裝和配套的相關支架固定件

運行溫度范圍                                           - 20℃∽+60℃

濕度                                                          0-90％ 相對濕度

重量                                                         大約380克

EMC兼容性                 抗干擾性**：EN 61000-6-1，EN 61000-6-2

                                       發射干擾**：EN 61000-6-3，EN 61000-6-4          **指令 EMC  89/336EEC
